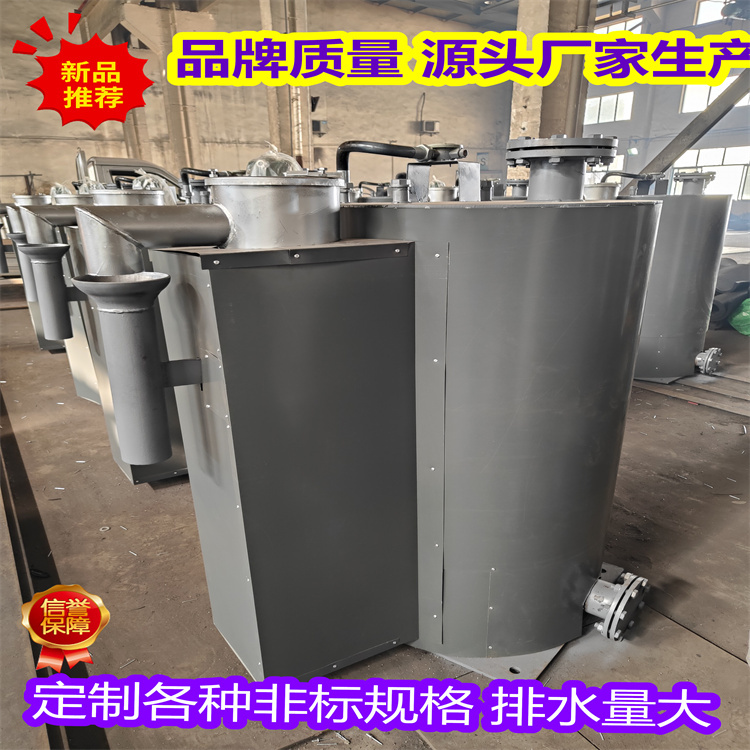

焦炉高炉煤气排水器

文章来源:admin   发布时间:19-11-08 04:04

返回:新闻中心

实用新型涉及一种煤气管道的防泄漏装置水封煤气排水器,尤其涉及一种防泄 漏煤气排水器。目前巿场上的防泄漏煤气排水器,其防泄漏装置的浮简和指示杆 均设置在装置简体的中轴线上,利用煤气压力和水波动使浮简上下运 动,当排水器水封被击穿时,浮筒利用引力下沉,使阀门自动关闭, 从而封住煤气,防止煤气大量。但是一旦该种排水器脱水后,浮 简下沉,闽门并不能关闭完全,产生煤气泄漏,并且指示杆也容易不 往上升达到警示的目的,造成安全。 发明内容本实用新型的发明目的是提供一种防泄漏煤气排水器,可有效防 止煤气泄漏。本实用新型采用的技术方案是防泄漏煤气排水器,包括煤气排水器、防泄漏装置,所述防泄漏 装置包括简体、指示杆、挡板和设于挡板以下简体内的浮简,所述挡 板设有出水口,指示杆穿过出水口并延伸到简体外部,挡板上部的简 体一侧与排水管道相连,简体底部与煤气排水器连通,所述浮简与指示杆分别置于简体中轴线的两侧,并分别与连杆的一端固定连接,连杆中部与固定在简体内壁的销钉活动连接;所述连杆靠指示杆一侧固定有至少与挡板出水口面积相等的阀门。所述排水管道顶部设有通气孔,所述排水管道顶部与排水管道下 部直接相连。本实用新型的所述浮简与指示杆分别置于简体中轴线的两侧,并 分别与连杆的一端固定连接,连杆中部与固定在简体内壁的销钉活动连接;所述连杆靠指示杆一侧固定有至少与挡板出水口面积相等的阀 门,这样可以使浮简与指示杆之间产生一个杠杆作用,销钉作为杠杆 支点,由于阀门设在连杆靠指示杆一侧且至少与挡板出水口面积相 等,可以在浮筒下沉后有效的密封挡板的出水口,从而达到防止煤气 泄漏的目的。所述排水管道顶部设有通气孔,所述排水管道顶部与排 水管道下部直接相连,通气孔的设置可以防止防泄漏装置产生虹吸现 象而导致冷凝水大量流失,将排水管道顶部与排水管道下部直接相 连,则使管道连接更紧密。
